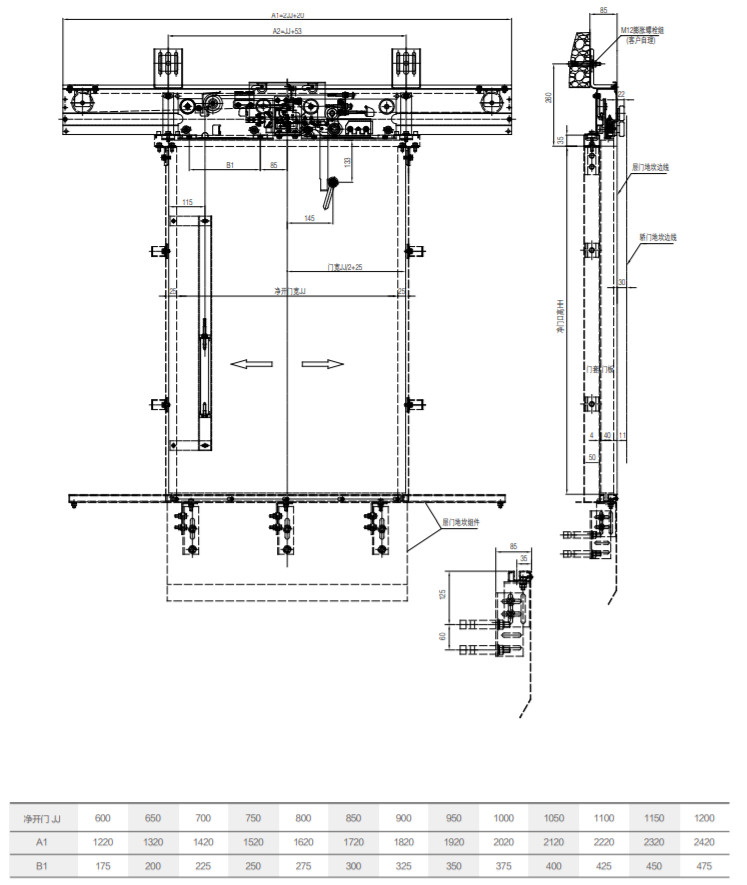

2-vleugelige centraal openende schachtdeurinrichting THY-LD-B
1. De ontgrendelingsmethode bestaat uit het ontgrendelen van het deurpaneel en het doorstaan van de 45 kg slingerbotsingstest.
2. De deur wordt met een zware hamer dichtgedrukt. De zware hamer en de geleidebuis worden aan de binnenkant van de schachtdeur geplaatst.
3. Het deurslot heeft de test van het National Elevator Inspection Center doorstaan en is CE- en CU-TR-gecertificeerd.
4. Toepasselijke spanning van deurslot: ≤ AC230V, ≤ DC110V.

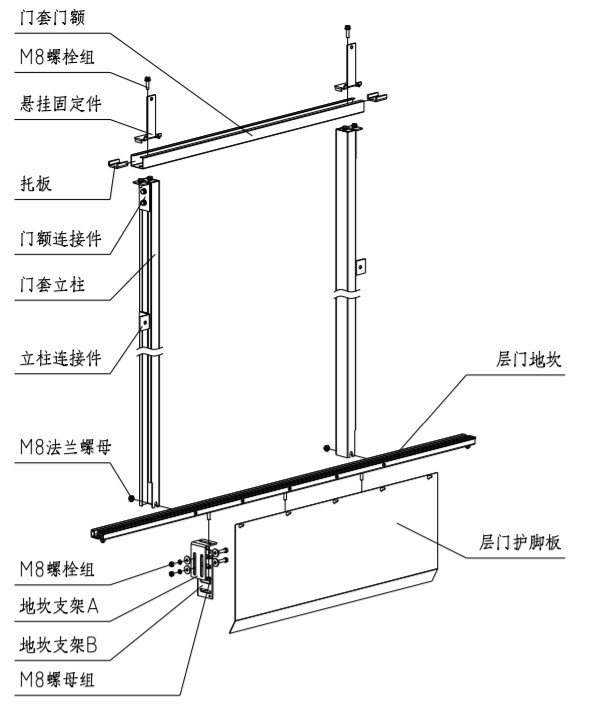

1. Installatie van dorpel en deurbekleding
1.1. Bepaal de in- en uitgangspositie van de dorpel op basis van de grootte van de liftschacht. Pas het midden van de dorpel aan zodat deze gelijk is aan het midden van de in- en uitgang en markeer het midden van de dorpel. Pas het niveau van de dorpel aan zodat deze minder dan 1/1000 bedraagt. Oppervlakte om te voorkomen dat er water in de liftschacht komt.
1.2. Monteer de kolom van de deurbekleding en de deurbekleding met de verbindingsstukken en monteer de hangende bevestigingsonderdelen. Plaats de deur op de dorpel en stel de verticaliteit van de kolom van de deurbekleding af op minder dan 1/1000. Het midden van de deurbekleding komt overeen met het midden van de in- en uitgangen. De middenmarkering van de dorpel is de netto hoogte van de deur. De afstand tussen het onderste voorvlak van de deurbekleding en het bovenste vlak van de dorpel is de netto hoogte van de deur. Draai na het afstellen de M8 flensmoer vast. Bevestig na het afstellen de kolomconnector aan de muur.
1.3. Bevestig de teenbescherming van de bordesdeur aan de dorpel.

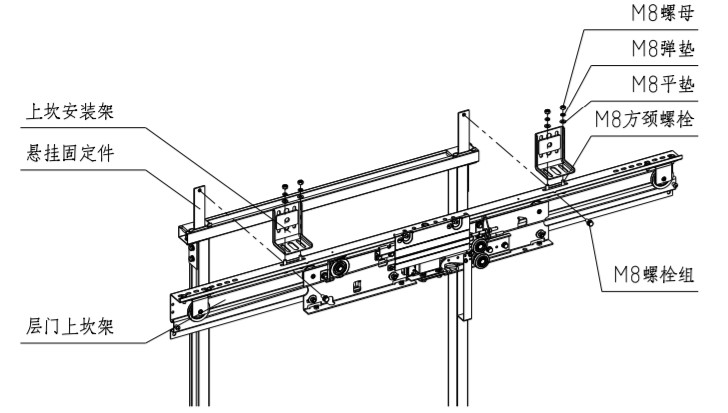

2. Installatie van het schachtdeurmechanisme
2.1. Lijn het bovenste dorpelframe van de schachtdeur uit met de weerhaak aan het onderste uiteinde van het ophangingsbevestigingsdeel en vergrendel het bovenste dorpelframe en het ophangingsbevestigingsdeel van de schachtdeur via de M8*20-boutgroep.
2.2. Bevestig het montageframe van de bovendorpel aan de schachtwand met expansiebouten of doorvoerbouten. Het montageframe van de bovendorpel en de bovendorpel van de schachtdeur worden verbonden met M8 vierkante halsbouten.
2.3. Pas de bovendorpel van de bordesdeur links en rechts aan, zodat het midden van de deuropening en het midden van de in- en uitgang consistent zijn.
2.4. Pas de verticaliteit van de vloer van de schachtdeurinrichting aan. Pas de verticaliteit van de vloer van de schachtdeurinrichting aan tot ±0,5 mm door een verticale lijn te leggen of de dorpel van de auto als referentie te nemen.
2.5 Nadat u de belangrijkste parameters voor de installatie van het dorpelframe op de volgende vloerdeuren hebt gecontroleerd, draait u alle installatiebouten vast:

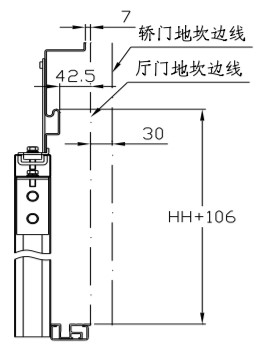

Hoogte van het bovendorpelframe van de bordesdeur: de afstand tussen het bovenvlak van de geleiderail van het bovendorpelframe van de bordesdeur en de dorpel van de bordesdeur bedraagt HH+106mm;
Het midden van het bovendorpelframe van de bordesdeur: de afwijking tussen het midden van het bovendorpelframe van de bordesdeur en het midden van de in- en uitgang bedraagt ±1 mm;
Afstand tussen de bovenste dorpelgeleider van de schachtdeur en de dorpel van de kooideur: de afstand tussen de bovenste dorpelgeleider van de schachtdeur en de dorpel van de schachtdeur bedraagt 42,5 mm, en de afstand tot de dorpel van de kooideur bedraagt 72,5 mm.
Hoogte van het bovendorpelframe van de bordesdeur: de afstand tussen het bovenvlak van de geleiderail van het bovendorpelframe van de bordesdeur en de dorpel van de bordesdeur bedraagt HH+106mm;
Het midden van het bovendorpelframe van de bordesdeur: de afwijking tussen het midden van het bovendorpelframe van de bordesdeur en het midden van de in- en uitgang bedraagt ±1 mm;
Afstand tussen de bovenste dorpelgeleider van de schachtdeur en de dorpel van de kooideur: de afstand tussen de bovenste dorpelgeleider van de schachtdeur en de dorpel van de schachtdeur bedraagt 42,5 mm, en de afstand tot de dorpel van de kooideur bedraagt 72,5 mm.
