2-vleugelige, centraal openende, permanente magneet synchrone deuraandrijving THY-DO-100A
1. Snelle levering
2. De transactie is slechts het begin, de service eindigt nooit
3.Type: Deuropener THY-DO-100A
4. Wij kunnen synchrone en asynchrone deurbedieningssystemen leveren van BST, NBSL, OULING, ES, YS, HD en andere merken.
5. Vertrouwen is geluk! Ik zal je vertrouwen nooit beschamen!
1. De deuraandrijving maakt gebruik van een synchrone riemoverbrenging. De synchrone riem is geoptimaliseerd voor trillings- en geluidsreductie. Het wiel van de synchrone riem is gemaakt van slijtvast materiaal, wat zorgt voor minder geluidsoverlast en een langere levensduur van de synchrone riem.
2. Gebruikmakend van een speciale frequentieomvormer van een bekend merk voor liftdeurmachines in binnen- en buitenland, met gesloten-lus vectorregeltechnologie. De directe aandrijving van de permanent magneet synchrone motor zorgt voor minder transmissieapparaten, een betrouwbaardere werking, minder verlies, meer milieubescherming en energiebesparing, en een hogere regelnauwkeurigheid.

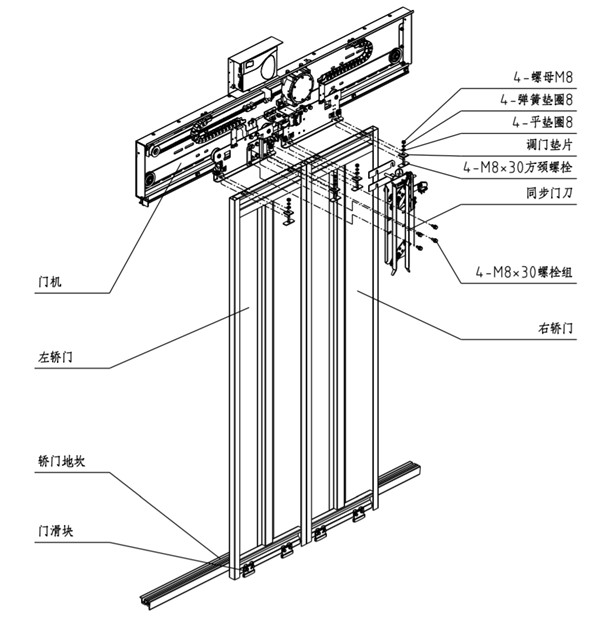

3. Het deurmes maakt gebruik van een synchroon deurmes en wordt geleverd met een geïntegreerd autodeurslot. Het is niet nodig om een bumper laag voor laag op het vloerdeurmechanisme te installeren, wat zorgt voor een daadwerkelijke synchrone opening en sluiting van de haldeur en de autodeur. Wentellagers zijn in elk roterend onderdeel verwerkt en verbonden met de penas. Het deurmes trekt het mes flexibel in en uit, zonder wrijving, zonder slijtage en onderhoudsvrij. Het transmissiemechanisme is gedempt met rubber en werkt betrouwbaar en zonder mechanische geluiden.
4. De installatiemethode voor de deurautomaat kan worden onderverdeeld in installatie met een rechte balk, installatie op het dak van de auto en installatie op de voorwand. De meest geschikte installatiemethode kan worden gekozen op basis van de verschillende constructies van de auto, ontworpen door de klant. Tijdens de installatie kan de deurautomaat een driedimensionale aanpassing realiseren, wat handig, eenvoudig en redelijk is. De deurophangplaat is uitgerust met een veiligheidshaak om stoten en vallen te voorkomen, wat veilig en betrouwbaar is.
Beugels voor installatie op het dak van de auto
Versterkte installatiebeugel
Bevestigingsbuis voor installatie op het dak van de auto (optioneel)
1. Bevestig de connector van de deurmachine op de C-vormige groef van het dak van de auto en draai deze voor met 4 bevestigingsdelen. Bevestig vervolgens de deurmachine op de connector van de deurmachine en draai deze voor met 6 M8*20 vierkante halsboutgroepen.

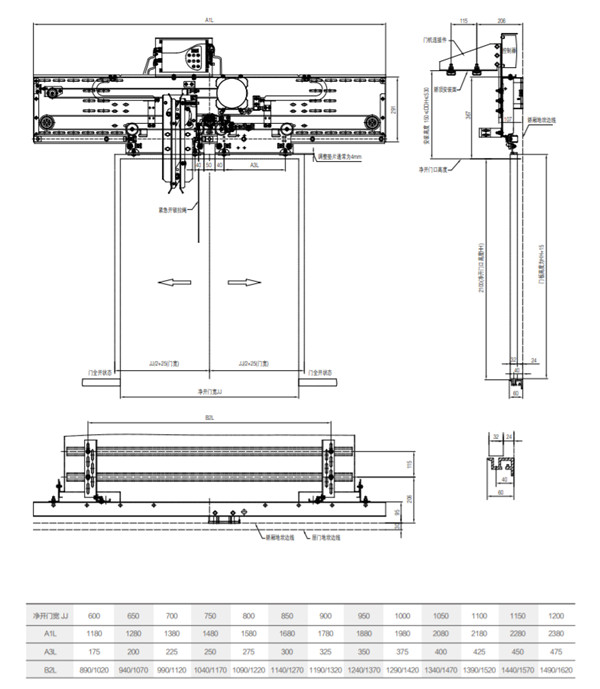

2. Pas de hoogte en de linker- en rechterafmetingen van de deurautomaat aan: pas de afstand tussen het bovenoppervlak van de geleiderail en de dorpel van de auto aan op HH+109 mm (HH is de hoogte van de deuropening) via het lange gat in de aansluiting van de deurautomaat; pas aan via het lange gat in de deurautomaat. De afwijking tussen het midden van de deurautomaat en het midden van de deuropening bedraagt ±1 mm (zie afbeelding).
3. Pas de verticaliteit van de bodemplaat van de deurmachine aan: pas de verticaliteit van de bodemplaat van de deurmachine aan tot ± 0,5 mm door de verticale lijn te leggen of de dorpel van de bordesdeur als referentie te nemen. U kunt de verbindingsbouten van de deurmachineconnector of de deurmachineconnector aanpassen. Voeg vulplaatjes toe aan de C-sleuf voor afstelling.
4. Pas de afstand en parallelliteit tussen de geleiderail van de deurmachine en de dorpel aan: Gebruik de dorpel van de bordesdeur als maatstaf en stel de afstand van het uiteinde van de geleiderail van de deurmachine tot de dorpel van de bordesdeur in op 83, en zorg ervoor dat de afstand tussen de twee uiteinden van de geleiderail van de deurmachine en de dorpel van de bordesdeur gelijk is.
5. Nadat u de volgende hoofdparameters van de installatie van de deurmachine hebt gecontroleerd, draait u alle bouten van de deurmachine vast:
• Hoogte deurmechanisme: de afstand tussen het bovenoppervlak van de geleiderail van het deurmechanisme en de dorpel van de auto is HH+109mm;
•Middenpunt deurmachine: de afwijking tussen het middenpunt van de deurmachine en het midden van de deuropening bedraagt ±1 mm;
•De afstand tussen de deurgeleiderail en de dorpel van de schachtdeur: De afstand tussen de deurgeleiderail en de dorpel van de schachtdeur bedraagt 83 mm.
