Permanente magneet synchrone tandwielloze tractiemachine THY-TM-K200

Het ontwerp en de productie van de THY-TM-K200 permanente magneet synchrone tandwielloze lifttractiemachine voldoen aan "GB7588-2003-Veiligheidscode voor liftproductie en -installatie", "EN81-1: 1998-Veiligheidsregels voor liftconstructie en -installatie", "GB/De relevante voorschriften in T24478-2009-Lifttractiemachine". De tractiemachine bestaat uit een permanente magneet synchrone motor, een tractiewiel en een remsysteem. Door gebruik te maken van hoogwaardige permanente magneetmaterialen en een speciale motorstructuur, heeft deze de kenmerken van een lage snelheid en een hoog koppel. De K-serie heeft een buitenrotorstructuur en het remsysteem is een blokremstructuur. Het tractiewiel en het remwiel zijn coaxiaal vast verbonden en direct geïnstalleerd op het asuiteinde van de motor. De rem is uitgerust met een microschakelaar om de remsituatie te bewaken. Wanneer de rem wordt geopend, wordt het normaal open contact van de microschakelaar gesloten. Het is geschikt voor liften met en zonder machinekamer. De tractieverhouding is 2:1 en 4:1, de nominale belasting is 630 kg tot 1150 kg, de nominale snelheid is 0,5 tot 2,5 m/s en de diameter van de tractieschijf kan 400 mm en 450 mm zijn. Elke tractiemachine ondergaat een strenge kwaliteitscontrole voordat deze de fabriek verlaat om de kwaliteit en prestaties van het product te garanderen.

1.Installatie van tractiemachines

•Voordat u de tractiemachine installeert, moet u de stevigheid van het installatieframe en de fundering controleren.

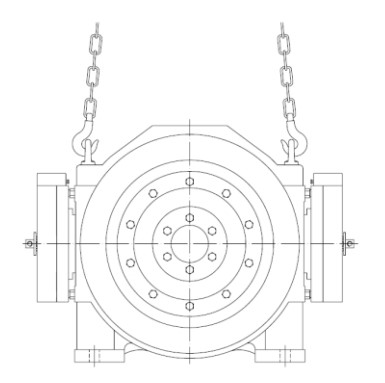

• Gebruik bij het hijsen van de tractiemachine de hijsring of het gat in de carrosserie van de tractiemachine.

• Zorg ervoor dat u verticaal tilt en dat de hoek tussen de twee haken kleiner is dan 90°.

• Het installatievlak van de tractiemachine moet waterpas zijn en er moeten passende trillingsdempende maatregelen worden getroffen.

• De opgehangen staaldraadkabel en de bijbehorende last moeten verticaal door het middenvlak van de tractieschijf lopen.

• Zorg ervoor dat het oppervlak van het frame waar de tractiemachine is geïnstalleerd vlak is en dat de maximaal toegestane afwijking 0,1 mm bedraagt.

• Het handwiel van de machinekamer bevindt zich linksonder aan de achterkant van de hoofdeenheid. Let op de interferentie van het frame.

• De bouten voor het bevestigen van de tractiemachine zijn voorzien van voetgaten en er worden bouten met een sterkte van 8,8 gebruikt.

•Normaal gesproken is de tractiemachine uitgerust met een anti-overspringstang en een beschermkap. Plaats deze terug nadat u de staalkabel hebt geïnstalleerd.
