Glijgeleidingsschoenen voor personenliften THY-GS-310G

Schuifgeleiders voor personenliften THY-GS-310G Hoofdafbeelding

Korte beschrijving:

Stuur ons een e-mail

Productdetails

Productlabels

Productparameters

Nominale snelheid: ≤1,75 m/s

Match de geleiderail: 10,16.4

Productinformatie

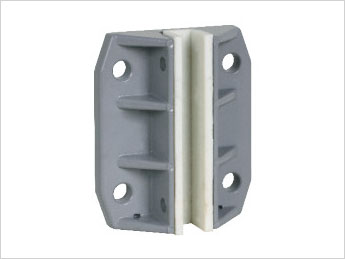

De THY-GS-310G geleideschoen is een geleidingsapparaat dat direct tussen de liftgeleiderail en de kooi of het contragewicht kan schuiven. Het stabiliseert de kooi of het contragewicht op de geleiderail, zodat deze alleen op en neer kan schuiven om te voorkomen dat de kooi of het contragewicht tijdens gebruik scheeftrekt of slingert. Een oliecup kan op het bovenste deel van de geleideschoen worden geïnstalleerd om de wrijving tussen de schoenvoering en de geleiderail te verminderen. Bij gebruik van de geleideschoenen is één lift uitgerust met 8 stuks en het kooicontragewicht elk met 4 stuks, die aan de boven- en onderkant van de kooi of het contragewicht worden geïnstalleerd. De geleideschoen bestaat uit een schoenvoering, een basis en een schoenlichaam. De schoenzitting is voorzien van onderste verstevigingsribben om de stevigheid tijdens gebruik te garanderen. Over het algemeen toepasbaar op liften met een liftsnelheid ≤ 1,75 m/s. Passende railbreedte 10 mm en 16 mm. De vaste glijdende geleideschoen moet over het algemeen worden gebruikt met de oliecup en wordt aangebracht op het contragewichtframe.

De installatie van de geleideschoen moet aan de volgende eisen voldoen:

1. Nadat de bovenste en onderste geleideschoenen op hun plaats zijn gemonteerd, moeten ze op dezelfde verticale lijn liggen, zonder scheef te staan of te verdraaien. Zorg ervoor dat de bovenste en onderste geleideschoenen in het midden van de veiligheidsbek op één lijn liggen.

2. Nadat de geleiderail is geïnstalleerd, moet de linker- en rechteropening tussen de geleiderail en de voering van de geleiderail gelijk zijn aan 0,5 tot 2 mm. De opening tussen de voering van de geleiderail en het bovenoppervlak van de geleiderail moet 0,5 tot 2 mm zijn.
